Утепление межэтажных перекрытий минватой

Перекрытия в жилом доме различают по функциональному назначению и по конструкции. В индивидуальном строительстве функционально выделяют три вида перекрытий, которые отличаются друг от друга несущей способностью и эффективностью (толщиной) утепления:

• подвальное или цокольное — перекрытия под полом первого этажа, отделяют его от подвала, фундамента или цоколя.
• Отличаются положением относительно уровня земли: подвальное перекрытие расположено ниже него, цокольное — выше;
• межэтажное — перекрытие между этажами;

• чердачное — перекрытие между верхним этажом и нежилым чердаком (в случае мансарды это ещё одно межэтажное перекрытие).

Конструктивно перекрытие может быть:

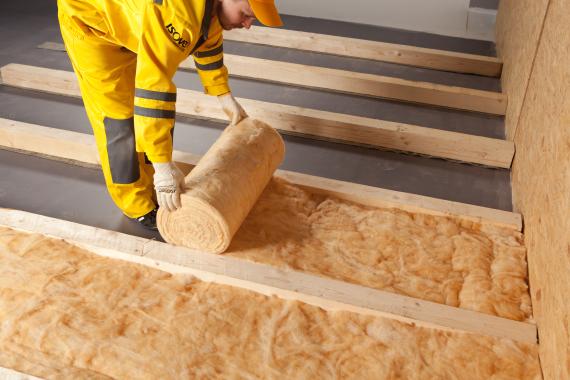

• сборным (балочным) — опирается на уложенные между несущими стенами балки. Они служат основой для пола верхнего и потолка нижнего этажа. Межбалочное пространство заполняют утеплителем. Это наименее массивная и самая простая в монтаже, а потому наиболее распространённая в индивидуальном строительстве конструкция. Она применяется во всех деревянных и каркасных домах, а также во многих кирпичных и газобетонных;
• сборно-монолитным — состоит из уложенных на опорные направляющие пустотелых или газобетонных блоков, пространство между которыми заливают цементно-песчаным раствором;
• монолитным — цельнолитая железобетонная плита, армированная арматурной сеткой.

В этой статье мы подробно остановимся на конструкции и технологии утепления балочных перекрытий, наиболее распространённых и популярных в коттеджном строительстве.

На сегодняшний день известны различные конструктивы и способы монтажа межэтажных балочных перекрытий. Нюансы их устройства настолько разнообразны, что человеку без специальной подготовки в этом разнообразии легко потеряться. В результате можно наделать ошибок, исправить которые будет трудно.

Чтобы не запутаться, имеет смысл использовать в качестве отправной точки и базового руководства какую-то определенную конструктивную концепцию. Например, перекрытие каркасного типа, основой которого являются балки прямоугольного сечения с большим отношением высоты к толщине. Это могут быть деревянные или металлические двутавровые балки, но чаще — поставленные на торец толстые доски. Именно такое решение приведено в разделе 6 «Перекрытия» действующей редакции СП 31–105–2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов в 2–3 этажа с деревянным каркасом». Оно оптимально по таким причинам, как:

• универсальность и простота конструкции, которая в основном собирается из пиломатериалов одного номинала (доска толщиной 38 мм и шириной от 89 до 286 мм);
• относительно небольшой вес конструкции, в составе которой нет массивных опорных балок из полнотелого или клеёного бруса большого сечения;
• меньшая по сравнению с другими типами конструкции толщина перекрытий, необходимая для обеспечения достаточной несущей способности;
• наличие готовых к использованию выверенных расчётных данных, полученных в строгом соответствии с действующей нормативной базой;
• надёжная, испытанная конструкция: в основе свода правил — канадский строительный стандарт National Housing Code of Canada 1998 and Illustrated Guide.

Приложение Б «Таблицы пролётов» к СП 31–105–2002 позволяет по таблицам без сложных вычислений подобрать нужную высоту балок в зависимости от выбранного шага между ними и длины пролётов (для удобства укладки утеплителя мы рекомендуем шаг 600 мм). В качестве показателя базовой несущей способности перекрытий в СП 31–105–2002 используется нагрузка в 2,4 кПа, что примерно соответствует 245 кг/м2.

При самостоятельном расчёте перекрытий другой конструкции следует ориентироваться на СП 64.13330.2017 «Деревянные конструкции», а также на СП 20.13330.2016 «Нагрузки и воздействия». При этом можно исходить из того, что перекрытие должно быть рассчитано на полезную нагрузку:

• подвальное или цокольное — не менее 200 кг/м2;
• межэтажное — не менее 150 кг/м2;
• чердачное — не менее 100 кг/м2.

Нужно также помнить, что к полезной нагрузке следует прибавлять вес самого перекрытия (с учётом потолка, пола и утепления) в пересчёте на квадратный метр.

В качестве материала для утепления межэтажных перекрытий чаще всего используют минеральную вату на основе кварцевого или базальтового волокна (компания VETONIT — первая в России, выпускающая оба вида минваты). Выбор этого решения объясняется его очевидными преимуществами:

• высокой эффективностью теплоизоляции в сочетании с малым весом, что позволяет снизить несущую способность перекрытия и увеличить допустимую полезную нагрузку на него;
• негорючестью: утеплители для дома VETONIT относятся к группе НГ по ГОСТ 30244–94;
• экологичностью, подтверждённой для материалов VETONIT сертификатом и маркировкой EcoMaterial 2.0 (уровень Absolute Plus);
• долговечностью, которая для минваты VETONIT превышает 50 лет согласно заключению российского НИИ строительной физики;
• влагостойкостью, обеспечиваемой применением при производстве утеплителей VETONIT фирменной технологии AquaProtect;
• высокой паропроницаемостью, необходимой для сохранения эффективности утепления при различных температурах;
• эффективной шумозащитой;
• простотой и быстрым монтажом, удобством транспортировки.

Например, жёсткий утеплитель на основе базальта VETONIT Акустик обеспечивает не только эффективную теплоизоляцию (теплопроводность — 0,039 Вт/(м °С)), но и высокий уровень изоляции воздушного шума. Это позволяет решить проблему «шумных» полов, характерную для многих частных домов.

Материал рассчитан на применение в составе «тёплых» межэтажных перекрытий, а также межкомнатных перегородок и подвесных потолков. Для удобства монтажа между лагами и в каркасных конструкциях с различным шагом он выпускается в плитах толщиной 50, 70 и 100 мм, шириной 500 и 600 мм и длиной 1 000 мм.

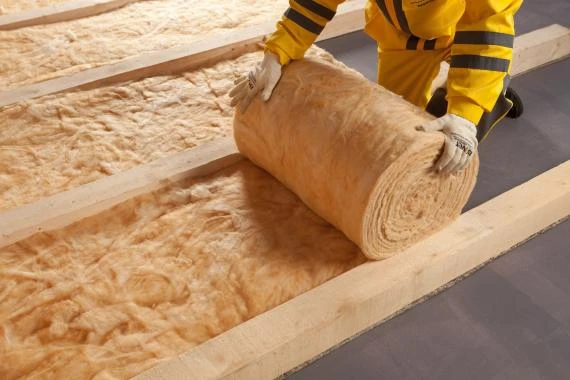

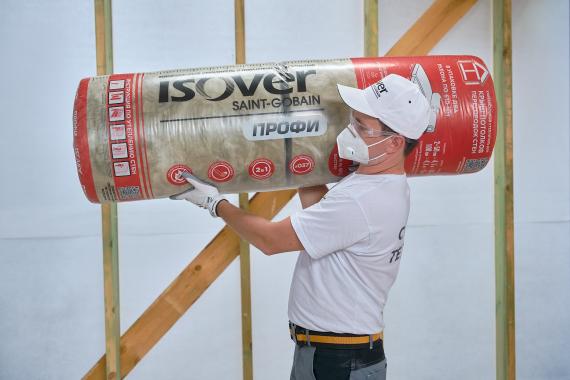

В тех случаях, когда монтаж утеплителя производится со стороны нижнего помещения или на весу, удобнее использовать лёгкую минвату на основе кварца в виде длинных плит, свёрнутых в рулоны, — например утеплитель для всего дома VETONIT Профи (теплопроводность — 0,037 Вт/(м °С)).

Благодаря своим упругим свойствам этот материал восстанавливает форму при любых деформациях. Его можно вставлять в каркас враспор, после чего он держится внутри без дополнительного крепления.

Минвату выпускают в рулонах шириной 1 220 мм, но в упаковке полотно разрезано на два по 610 мм. Их длина — 4 100 мм, а толщина — 50 или 100 мм. При этом в рулоне может быть упаковано либо два или четыре сложенных вместе тонких полотна, либо одно или два толстых полотна. Это позволяет за один приём утеплять перекрытия различной толщины.

В некоторых случаях удобнее применять узкие полотна, например кварцевую вату VETONIT Тёплый Дом Мини шириной 610 мм, длиной 8 200 мм и толщиной 50 мм (теплопроводность — 0,040 Вт/(м °С)).

В целом технология утепления подвальных, межэтажных и чердачных перекрытий одинакова, но есть некоторые отличия. Например, по толщине слоя теплоизоляции. Для подвала она должна быть не менее 200 мм, в случае холодного чердака — 250 мм, а между жилыми этажами вполне достаточно 100 мм. Расчёт поможет сделать калькулятор VETONIT, который позволяет учесть климатические особенности региона и материал стен дома, а также сразу рассчитать необходимое количество упаковок минваты в оптимальной расфасовке и разместить заказ.

Есть и другие нюансы.

Это единственный случай, когда пароизоляцию (например, VETONIT Паранет (B)) монтируют поверх утеплителя (за исключением домов с отапливаемым подвалом). При этом под утеплитель нужно постелить гидроветрозащитную мембрану VETONIT Ветранет (AM) для защиты от влаги и конденсата. Мембрана обладает односторонней паропроницаемостью, что позволяет минвате испарять излишки влаги, которые образуются из-за перепада температур.

При необходимости для укладки утеплителя между балками каркаса устанавливают т. н. подкаты (подшивку).

Порядок работ по монтажу утеплителя подробно описан в статье «Как утеплить полы/перекрытия над холодным подвалом или фундаментом».

Под утеплитель укладывают пароизоляцию, а сверху его защищают гидроизоляционной мембраной. Порядок работ смотрите в статье «Инструкция по утеплению перекрытий между этажами». При этом возможен и обратный порядок монтажа — со стороны нижнего помещения

Пароизоляция крепится снизу, гидроизоляция — поверх минеральной ваты и в обязательном порядке. Порядок работ — в статье «Утепление чердачного перекрытия в частном доме».

Грамотный расчёт перекрытий обеспечит их надёжность и исключит эффект «гуляющего» пола под ногами, когда каждый шаг отдаётся во всех уголках дома. Правильные выбор и монтаж теплоизоляции позволят создать комфортный микроклимат в помещениях и качественную шумоизоляцию между ними. А VETONIT поможет с подбором и расчётом материалов и даст экспертный совет!
