Инструкция по шумоизоляции облицовок

Тонкие стены – проблема свойственная многоэтажным домам. Особенно это актуально в новостройках, где материалы стен и межкомнатных перегородок не всегда соответствуют требованиям к строительным материалам для возведения зданий и сооружений. Это является причиной плохой шумоизоляции от соседей. Решить эту проблему возможно с помощью звукоизоляции с применением комплексного решения для стен Vetonit Акустик. Она представляет собой облицовку из установленного металлического каркаса с наполнением из минеральной ваты на основе кварца, обшитую гипсовыми строительными плитами. Такой вариант поможет снизить интенсивность шумов за стеной, улучшив звукоизоляцию основной конструкции на 5-11 дБ, сгладить неровности поверхности или полностью выровнить стены.

Среди достоинств такой системы - отсутствие «мокрых работ», а значит окрашивать или оклеивать стены обоями можно уже на следующий день, а также максимальное сохранение жилых метров за счет минимальной толщины всей шумоизоляционной облицовки - 80 мм.

Перед началом монтажа шумоизоляционных облицовок оцените состояние стен и устраните все трещины и щели, через которые может проходить звук. Слабые участки укрепите.

Как правильно это сделать:

• Проверьте стены из штучных кладочных материалов на наличие однородности, трещин и пустот. Для заделки дефектов применяйте виброакустический герметик. Также его можно использовать для заполнения межпанельных швов, зазоров в кладке и проходок коммуникаций.
• Если трещина или щель глубокая, аккуратно расширьте ее, уложите ППУ-шнур, оставив около 10 мм до поверхности, и заполните оставшееся углубление виброакустическим герметиком. По этой же схеме герметизируются углы и примыкания.
• Не используйте монтажную пену: она не защищает от звуков и отлично передает вибрации. А рядом с электрикой повышает риск перегрева выключателей и розеток, что может привести к их дальнейшему возгоранию.
• Электроточки нужно вывести на плоскость будущей облицовки и сразу продумать их удобное расположение. Для монтажа используйте шумоизоляционные подрозетники, которые также герметизируйте акустическим герметиком.

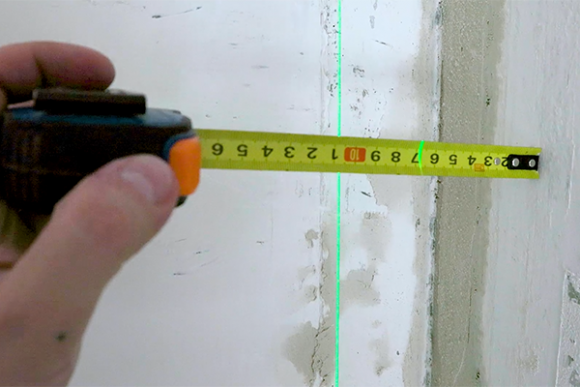

Сделайте разметку маркером или строительным карандашом на стене, полу, потолке для установки направляющих каркаса облицовки.

Померьте помещение вдоль и попрек и рассчитайте наиболее удачное положение профилей: в некоторых случаях возможно сэкономить целый ряд несущего профиля и сильно упростить монтаж.

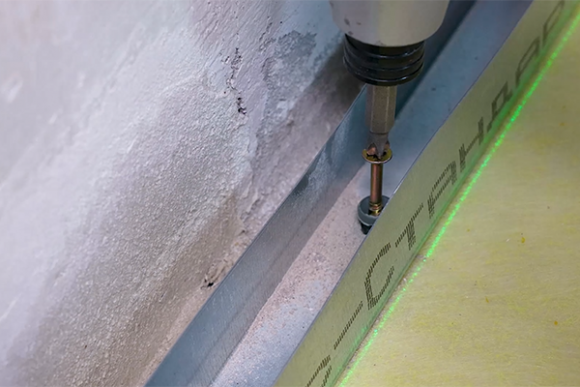

Прикрутите направляющие на пол и потолок в соответствии с заранее нанесённой разметкой. На оборотную сторону каждого профиля (спинку) нужно приклеить уплотнительную ленту Vetonit АкустикЛента, тем самым обеспечив плотное прилегание профилей к примыкающим поверхностям.

Затем нанесите разметку для стоечных профилей по всей длине стены, начиная с угла, выдерживая расстояние 600 мм между точками установки.

Если при расчете шага профиля у вас получается расстояние более 600 мм, то следует добавить дополнительный профиль. Делать это лучше всего в местах больших нагрузок (например, возле дверного проема).

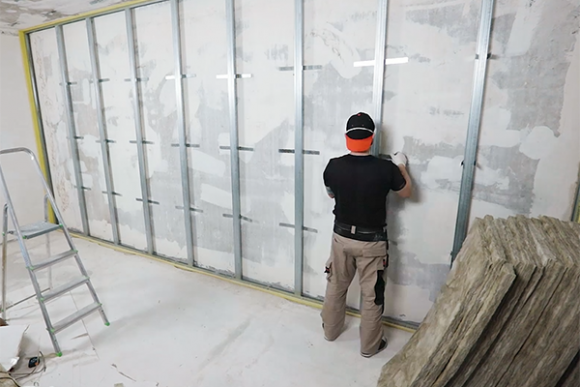

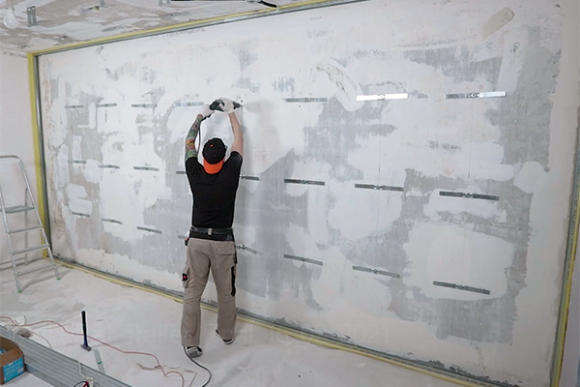

Определите места установки виброподвесов на вертикальной разметке для стоечных профилей. Важно выдерживать шаг между расположением виброподвесов, которые должен быть не менее 1200 мм, а расстояние от крайних подвесов сверху и снизу до потолка или пола не должно превышать 150 мм.

Закрепите виброподвесы к стоечным профилям в соответствии с разметкой.

Идеальным вариантом для получения желаемого результата по шумоизоляции жилого помещения является минеральная вата Isoroc СуперПлита толщиной 27 мм. Помимо акустических свойств она имеет максимальный класс сохранения тепла в доме равный 0,030 Вт/(м*К), плиты выпускаются в соответствии с точной геометрией. Утеплять такой минватой можно балконы и лоджии. Работа с ней ассоциируется только с комфортом – плиты не крошатся, не рвутся и не ломаются.

Не забывайте также заполнять минеральной ватой внутренние полости в профиле, это поможет улучшить шумоизоляцию конструкции облицовки. Отрежьте полоску с края плиты минваты толщиной 60 мм, вложите внутрь профиля по всей длине. Для отреза используйте нож бренда Vetonit (Isover), который имеет волнистый режущий край.

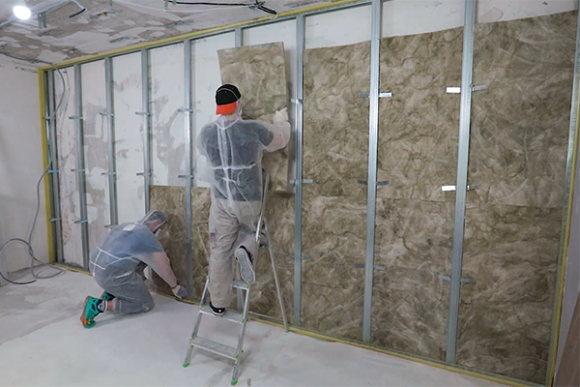

Вложите плиты в каркас, поджимая их с боков. За счет формостабильности и оптимальной ширины они полностью заполняют каркас, не оставляя «мостиков холода». Плита выпускается шириной 610 мм, шаг установленных стоечных профилей 600 мм с учетом ширины самого профиля размер которого 60 мм. 600 – 60 = 540 мм. После отреза 60 мм от края самой плиты, остается 550 мм, которые идеально встают в каркас, не требуя дополнительного крепежа. Таким образом заполните весь металлический каркас акустическими минераловатными плитами.

Если шаг не везде имеет одинаковый расстояние, подрежьте плиты согласно имеющемуся размеру, оставляя увеличение 10-20 мм для установки враспор. По длине плиты стоит подрезать также, оставляя аналогичный припуск. Равномерная укладка улучшит шумозащитный эффект, который хочется получить в результате.

Для обшивки каркаса облицовки рекомендуем гипсовые строительные плиты Vetonit Мультикомфорт, толщина которых 12,5 мм. Они обладают высокой прочностью, благодаря покрытию из суперплотного высококачественного картона, а гипсовый сердечник имеет особую структуру, одновременно армирован и пропитан специальными добавками. Это и позволяет навешивать тяжелые конструкции: мебель, телевизор, полки с содержимым и другие конструкции. Для крепления применяются дюбели типа «бабочка».

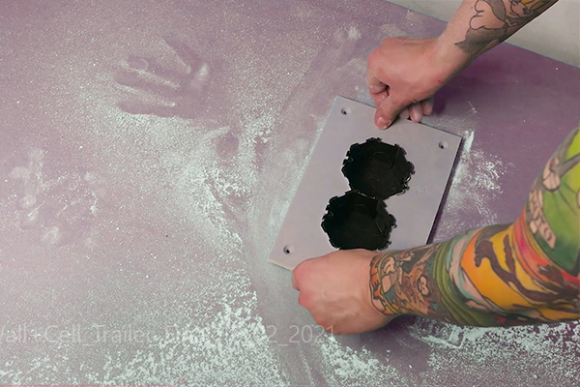

Перед началом установки гипсовых плит на каркас, определите места вывода электрических точек и сделайте разметку, благодаря ей легче будет устанавливать шумоизоляционные подрозетники.

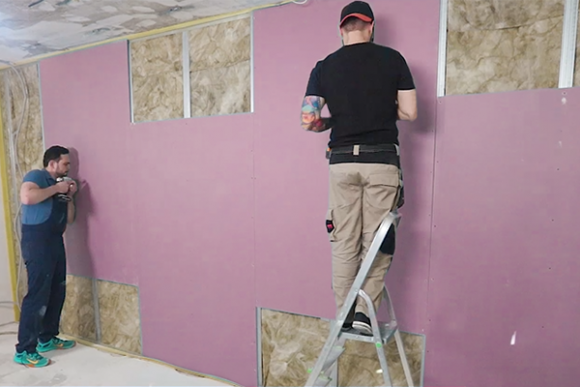

Прикрепите плиты на профили каркаса с помощью саморезов, располагая их вертикально - сверху вниз.

Померьте помещение вдоль и поперек и рассчитайте наиболее удачное расположение гипсовых плит с наименьшим количеством стыков.

Монтаж начинайте с любой стены и поставьте к ней торцом плиту, чтобы проконтролировать вертикальность линий. В этом вам также поможет пузырьковый отвес или лазерный нивелир. Закрепите плиту с помощью специального держателя гсп, это поможет легче и быстрее выполнить работу.

Следите, чтобы каждая плита во время крепления одним краем плотно примыкала к стене или к ранее установленной гсп по всей длине, а другим приходилась на середину стоечного профиля.

ГСП крепят с помощью саморезов по металлу, они имеют частый шаг резьбы. Каждую строительную плиту фиксируют по периметру, соблюдая расстояние 250 мм между вкрученными саморезами.

Пространство от облицованного картоном торца ГСП до линии установки саморезов должно составлять 10 мм, а от непокрытого картоном обрезного края – 15 мм.

Саморезы вкручивают в металлический профиль каркаса так, чтобы по длине они заходили не менее, чем на 10 мм. Следите также за тем, чтобы они заходили в гипсовую плиту под прямым углом к ее поверхности, при этом шляпка самореза должна утапливаться на 0,5-1 мм глубины. Чтобы при этом избежать прорыва картонного слоя, рекомендуем отрегулировать величину затяжки у шуруповерта.

Если при закручивании саморез все же прорвал верхний слой и ушел в глубь гипсового сердечника, то рядом с ним следует закрутить еще один на расстоянии примерно 25-50 мм.

Если высота стен больше длины плит и между ними имеются горизонтальные стыки, то в таких местах нужно установить дополнительные профили. Если подразумевается обшивка в 2 слоя, то можно обойтись без добавления стоек.
Сами ГСП Vetonit Мультикомфорт устанавливают так:

• С помощью рубанка снимите фаску с обрезных кромок гипсовых плит, создающих горизонтальный стык. Глубина среза должна быть на 2/3 толщины гсп под углом 22,5°. Потом зафиксируйте плиты саморезами к каркасу. Если обшиваете перегородку в 2 слоя, фаску следует снимать только на лицевом слое.
• Расположение горизонтальных стыков между соседними стойками должно быть со смещением не более 400 мм по высоте. Избегайте образования крестообразных стыков.

Установите шумоизоляционные подрозетники на этапе обшивки первым слоем гипсовых плит.

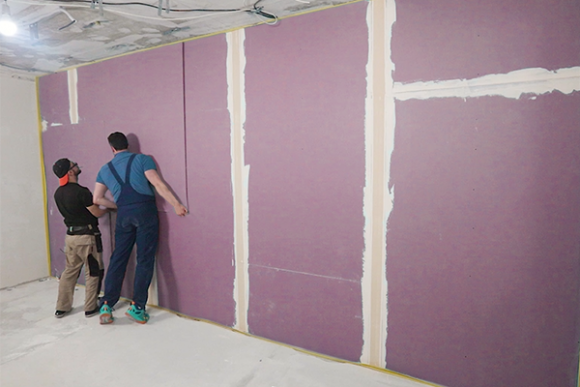

Второй слой гипсовых плит устанавливают идентично первому, учитывая смещение вертикальных стыков на половину ширины плиты. При этом вертикальные стыки также должны стыковаться на стоечных профилях.

Заполните акустическим герметиком все стыки между облицовкой и несущими конструктивами: между полом, стеной, потолком. Это создает непроницаемый контур, который препятствует проникновению ударных шумов.

Чтобы избежать попадания герметика на поверхности стен, потолка, пола используйте малярный скотч. Полоски скотча наклеивают близко ко швам, которые будут заполняться герметиком. По окончанию работ скотч отклеивают, зоны примыканий останутся чистыми и аккуратно оформленными.

Обработайте грунтовкой vetonit prim multi обрезные стыки плит перед следующим этапом отделочным работ. Дождитесь полного высыхания.

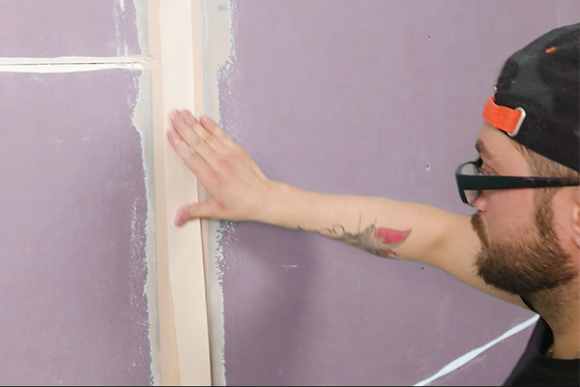

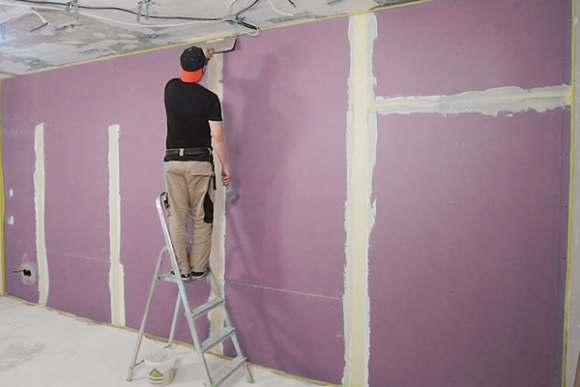

Имеющиеся углубления на обрезных стыках заполняют шпаклевочным составом FAST-60, а затем сразу сверху закрывают бумажной армирующей лентой Vetonit. Нанесите шпаклевку вторым слоем, который должен покрывать первый шириной 250-300 мм по всей протяженности шва.

Заводские грани шпаклюют по такой же технологии, слегка погружая армирующую ленту шпателем в первый слой шпаклевки.

После этого все утопленные шляпки саморезов шпаклюют «на сдир», работая шпателем перпендикулярно поверхности облицовки.

Шпаклеванным зонам нужно время для полного высыхания, примерно сутки. После этого ее готовят к финишной отделке, шлифуя с помощью шлифовальной бумаги, убирая наплывы и сглаживая все неровности. После этого можно красить или клеить обои. Обращайте внимание на рекомендации производителей краски или обоев на упаковке, некоторые из них требуют дополнительного грунтования или обработки.

Дайте шпаклевке высохнуть в течение примерно суток. Затем отшлифуйте поверхность, убирая наплывы и сглаживая неровности. После чего можно красить или клеить обои, следуя рекомендациям производителя материалов (иногда поверхности требуется дополнительная грунтовка).

Ошибки при шумоизоляции облицовок

• Неправильный выбор толщины конструкции.
• Жесткая фиксация каркаса к несущей стене (отсутствие уплотнительной ленты между профилями и стеной).
• Пропуски и зазоры в слое минеральной ваты.
• Отсутствие герметизации швов, стыков, подрозетников.
• Использование монтажной пены или обычного силикона вместо виброакустического герметика.
