Инструкция по шумоизоляции перегородок

Тенденция новостроек – свободная планировка, которая дает волю дизайнерской фантазии. В квартире можно уместить и мини-гардеробную или гладильную, а также создать сразу несколько комнат, если позволяют метры. В данном случае перегородки должны соответствовать существующим нормативным требованиям по несущей способности, пожаробезопасности, шумоизоляции, влагостойкости и т.д.

Самый значимый показатель - это уровень звукоизоляции, который преграждает входящие шумы и снижает их слышимость за перегородками. В таком случае ни вы не слышите шум из соседней комнаты, ни вас.

Эффективным вариантом для возведения межкомнатных перегородок являются каркасные конструкции, состоящие из нескольких слоев материалов: гипсовые строительные плиты, минеральная вата с акустической способностью и снова лист гсп. Все это держится на металлических профилях, фиксируется саморезами и покрывается финишными составами перед покраской или оклейкой обоями.

Чтобы максимально упростить выбор и монтаж, Vetonit предлагает готовые системные решения по шумоизоляции, в которых все компоненты — от металлопрофиля до финишной шпаклевки — подобраны и протестированы на совместимость. Такие системы позволяют добиться прогнозируемого результата по звукоизоляции, долговечности и эстетике поверхности.
В зависимости от требований к комфорту, можно выбрать одно из трех решений, различающихся по уровню защиты от шума:

• Vetonit Акустик Минимум — индекс звукоизоляции Rw = 47 дБ. Подходит для отделения подсобных помещений, кладовых, гардеробных или ванных комнат от жилых помещений, обеспечивая защиты от обычных бытовых звуков. Включает одинарный каркас, один слой ГСП повышенной прочности Vetonit Аква Стронг с каждой стороны и базовый слой минеральной ваты, обеспечивающий минимальную толщину перегородки в 80 мм.

• Vetonit Акустик Оптимум — индекс звукоизоляции Rw = 53 дБ. Эффективна в спальнях, детских, кабинетах, зонах отдыха. Имеет усиленный каркас и обшивку из 2 слоев плит Vetonit Аква Стронг. Толщина перегородки — 110мм.

• Vetonit Акустик Максимум — индекс звукоизоляции = 62 дБ. Предназначена для помещений, где требуется максимальная изоляция шума: между спальней и гостиной, в квартире с активными соседями или для домашней студии. В состав системы входит двойной металлический каркас, плиты Vetonit Мультикомфорт и двойной слой звукопоглощающей изоляции. Толщина конструкции составляет 155 мм.

Гипсовые строительные плиты Vetonit, используемые для устройства перегородок, обладают высокими прочностными характеристиками и отличной несущей способностью. А их индекс звукоизоляции воздушного шума в составе перегородки (от 47 до 62 дБ) даже превышает нормативные показатели по межкомнатным перегородкам и гарантированно избавит вас от интенсивного шума из соседней комнаты при правильном монтаже комплекса.

Толщина перегородки даже с максимальным уровнем защиты от шума составляет всего 155 мм, что сохраняет полезную площадь квартиры или дома при этом эргономично вписываясь в нее. При монтаже перегородки не требуются «мокрые работы». Конструкция перегородки в местах стыков плит с применением армирующей ленты на 50% устойчивее к трещинам и ударам. Порадует еще то, что гипсовые плиты занимают до 7,5 раз меньше места при хранении и транспортировке в сравнении с другими штучными строительными материалами.

Важно! Чтобы действительно обеспечить эффективную защиту от шума в квартире, одной только перегородки недостаточно. Звук распространяется не только через стены, но и через потолок и пол, особенно в многоквартирных домах. Поэтому для комплексного акустического комфорта рекомендуется дополнительно предусмотреть звукоизоляцию потолков и пола — например, с применением подвесных конструкций на виброподвесах, плавающих полов с демпфирующими слоями. Только такой системный подход позволяет создать по-настоящему тихое пространство, где не слышно ни шагов сверху, ни разговоров из соседней комнаты.

Перед началом монтажа крайне важно уделить внимание раскладке гипсовых плит по проекту. Это позволяет заранее определить расположение стыков, избежать совпадения вертикальных швов при двухслойной обшивке и оптимизировать расход материала. Игнорирование этого этапа может привести к снижению прочностных и звукоизоляционных характеристик конструкции, а также к увеличению трудозатрат при подрезке плит.

Особенно критично это при монтаже систем шумоизоляции с двойной обшивкой, где смещение швов между внутренним и внешним слоем играет ключевую роль в обеспечении жесткости и акустической эффективности конструкции. Правильная раскладка плит — залог не только технической надежности, но и качественного внешнего вида готовой поверхности.

Также на этапе подготовки нужно предусмотреть раскладку электропроводки, а именно, где будут точки вывода для розеток и выключателей в перегородке. Их тоже нужно звукоизолировать, для этих целей применяют специальные акустические подрозетники. Выключатели устанавливайте на герметик, силиконовый подойдет идеально. Запрещается использовать монтажную пену для уплотнения выключателей и подрозетников, она способствует нагреванию элементов, а также быстрому распространению огня.

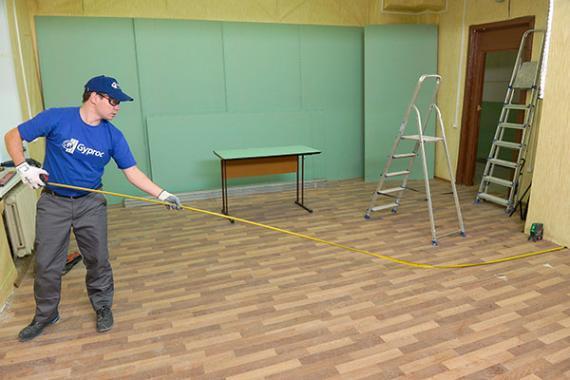

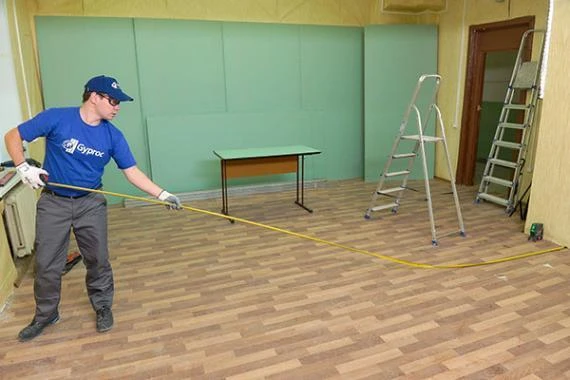

Разметьте положение перегородки и дверных проемов на полу и потолке. В помощь для нанесения разметки подойдёт лазерный уровень или шнуроотбойное устройство. С их помощью можно будет легко перенести разметку на потолок и стены.

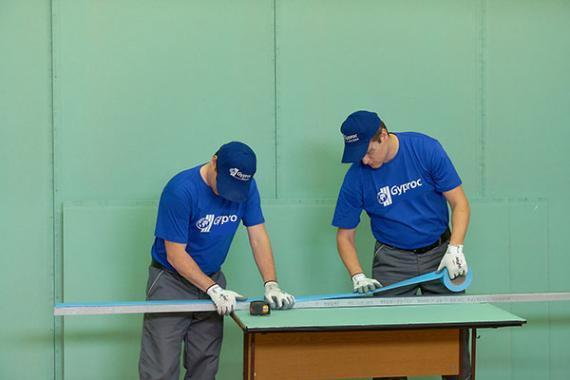

На наружную сторону направляющих профилей приклейте уплотнительную ленту Vetonit, затем установите их к ограждающим поверхностям. С ее помощью обеспечивается плотное прилегание, отсутствие щелей и расхождений между основанием и профилем, которые нарушают герметичность шумоизоляции в перегородке.

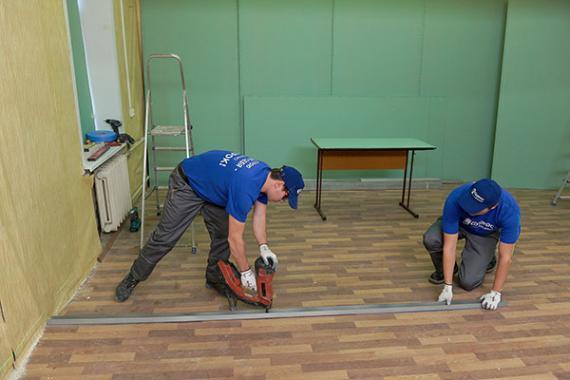

В соответствии с разметкой установите направляющий профиль Vetonit Ультра ПН или Vetonit Стандарт ПН.

В зависимости от материала пола выбирается способ фиксации: саморез по дереву или с нейлоновыми дюбелями для бетона. Шаг разметки должен составлять не более 600 мм, рейку каждого профиля в каркасе нужно закрепить не менее чем в 3-х местах по всей длине.

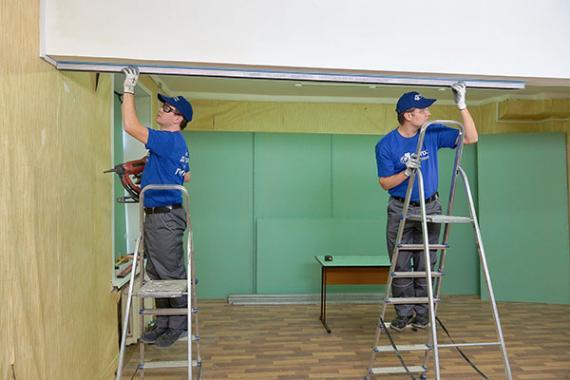

Повторите действия по установке с профилем Vetonit ПН к потолку.

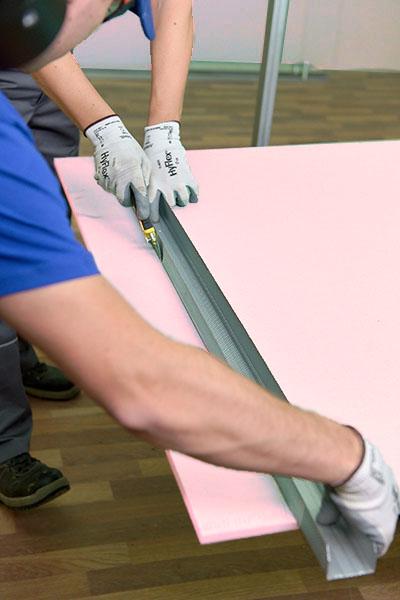

Стоечные профили монтируют следующим образом: каждый профиль Vetonit ПС подрезают на 10 мм короче высоты комнаты. Обрезку рекомендуется делать с одной стороны у всех профилей.

Аналогичным способом наклеивается уплотнительная лента на спинки стоечных профилей, которые устанавливаются на стены помещения. Затем эти профили вставляются в уже установленные на потолке и полу направляющие и фиксируются к стенам.

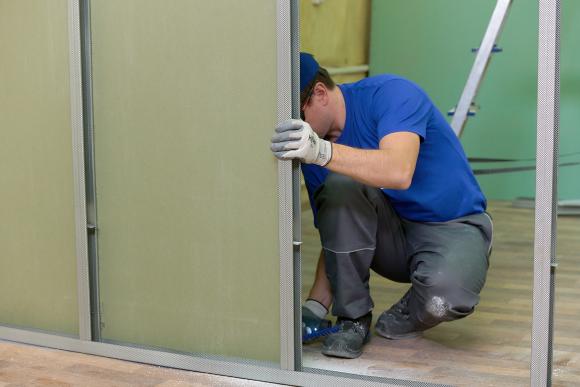

Следующий этап – установка стоечных профилей, которые монтируются спинками в одну сторону. Контролируйте геометрию установленных стоек с помощью лазерного уровня или отвеса. Оставшиеся профили стоечные устанавливают с шагом либо 600 мм, либо 400 мм для усиления прочности и жесткости конструкции, а также в зависимости от того, какая система шумоизоляции используется — с обшивкой плитами в один или два слоя.

Стойки располагают так, чтобы крышки технологических отверстий отгибались вниз. С помощью просекателя устанавливают стойки к направляющим профилям Vetonit ПН, которые зафиксированы на полу и потолке. Его можно не применять в случае с профилями Vetonit категории Ультра, так как стойки крепятся за счет выступов на их поверхности.

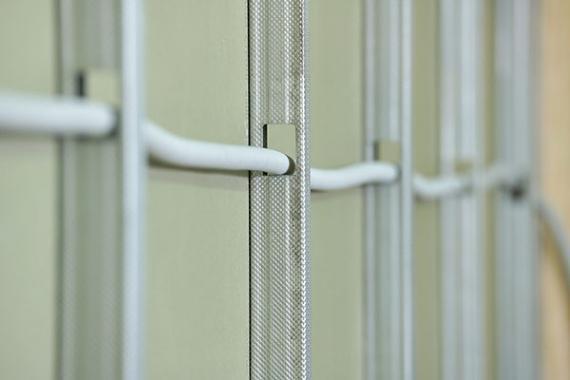

Чтобы не повредить электрокоммуникации в стоечных профилях, запрещается укладывать их вертикально в полости профиля, так при креплении гипсовых плит провода можно проткнуть. Правильная прокладка инженерных и других коммуникаций – через технологические отверстия.

В составе комплексных решений Vetonit для обшивки используются ГСП Vetonit Аква Стронг толщиной 15 мм и Vetonit Мультикомфорт 12,5 мм. Это оптимальный выбор, если вы хотите получить от перегородки максимум функциональности. Плиты изготовлены из прочного, плотного картона, а их армированный гипсовый сердечник обеспечивает высокую механическую устойчивость. Благодаря чему конструкция легко выдерживает крепление тяжелых навесных элементов — таких как мебельные модули, полки или подвесные системы — без использования закладных, с применением стандартных крепежей, например, дюбелей типа «бабочка».

Кроме того, оба вида ГСП обладают хорошей устойчивостью к воздействию влаги, что позволяет использовать перегородки для зонирования помещений с переменной влажностью,таких как кухни, прихожие и санузлы. Это делает перегородку не только звукоизолирующей, но и по-настоящему практичной в повседневной эксплуатации.

На этом этапе важно разметить положение электроэлементов, это облегчит саму установку подрозетников и выключателей. Затем можно приступать к обшивке каркаса перегородки плитами.

В процессе монтажа гипсовые плиты располагают вертикально так, чтобы стыки плит сходились на профилях.

Приложите плиту торцом к стене, с которой начнете обшивку. Сохранение вертикальных линий обеспечит лазерный отвес или пузырьковый уровень. Для легкого и быстрого монтажа, фиксируйте плиты с помощью держателя для гсп.
Подрежьте гипсовые плиты следующим образом: оставляя расстояние равное 5 мм между плитой и потолком, плитой и стеной; 10 мм – между плитой и полом для последующего уплотнения его герметиком.

Саморезы с частым шагом резьбы, предназначенные для металла, используют для установки гсп к направляющим каркаса перегородки. Начинайте крепление по периметру плиты от стены или уже установленной плиты с расстоянием 250 мм.

Интервал от покрытого картоном торца гсп до линии установки саморезов составляет 10 мм, а от необлицованного картоном обрезного торца – 15 мм.

Длина саморезов должна быть такой, чтобы входить в металлический профиль не менее чем на 10 мм. Перпендикулярно поверхности гсп вкручивайте саморезы, утапливая шляпку на 0,5 – 1 мм и при этом не нарушала картонный слой. Для этого заранее установите нужную величину момента затяжки на шуруповерте.

В случае, когда длины плиты не хватает на высоту потолка и имеются горизонтальные стыки, в этих местах рекомендуется установить дополнительные поперечные направляющие профили Vetonit ПН, но этого можно не делать, если планируется обшивка в 2 слоя.

При установке плит к профилям Vetonit ПН следуйте следующей инструкции:

• С помощью рубанка снимите фаску с обрезных кромок гипсовых плит, создающих горизонтальный стык. Глубина среза должна быть на 2/3 толщины гсп под углом 22,5°. Потом зафиксируйте плиты саморезами к каркасу. Если обшиваете перегородку в 2 слоя, фаску следует снимать только на лицевом слое.
• Расположение горизонтальных стыков между соседними стойками должно быть со смещением не более 400 мм по высоте. Избегайте образования крестообразных стыков.

Установку шумоизоляционных подрозетников проводят на этапе завершения обшивки первым слоем гипсовых плит. Затем покрывают вторым слоем гсп со смещением вертикальных стыков на половину ширины плиты. Все стыки плит должны соединяться на стоечных профилях.

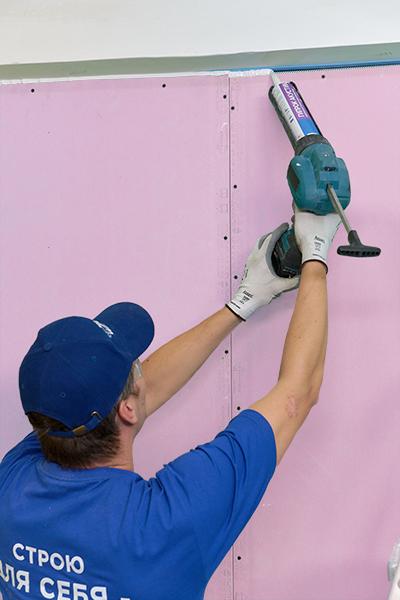

По завершению обшивки перегородки с 2-х сторон гипсовыми строительными плитами стыки между конструкцией и несущими поверхностями (стены, пол, потолок) уплотняют герметиком. Это поможет лучше снижать воздействие структурных шумов по структурным элементам здания.

Для эстетичного оформления шва используйте малярный скотч, он поможет избежать попадания излишек на поверхности плит, на которых будет проводится финишная отделка. После окончания работы с герметиком скотч удаляют.

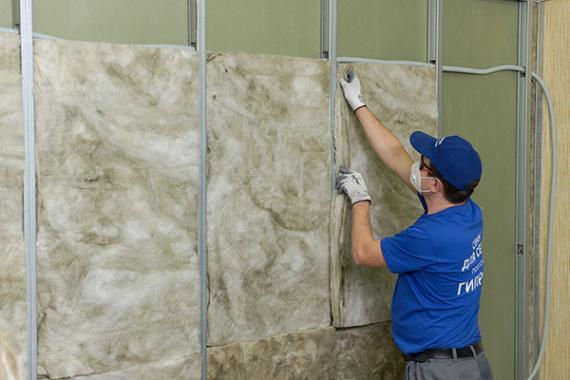

Для заполнения каркаса шумоизоляционной перегородки используйте минеральную вату с акустической способностью Vetonit Шумка. Устанавливать ее нужно после обшивки первого слоя гипсовых плит.

Заполните минватой все пространство каркаса, включая внутренние полости направляющих и стоечных профилей. Минвата основательно прилегает ко всем конструктивам без поддержки, не оставляя возможности звукам проникать внутрь помещения. Плиты минваты не ломаются и не крошатся во время монтажа, а после распаковки быстро восстанавливают заявленную толщину.

Если каркас имеет нестандартный шаг то, подрезайте плиты учитывая расстояние с припуском 10-20 мм для монтажа враспор. Аналогично с подрезанием плит по длине. Бесшовная укладка плит обеспечивает звуконепроницаемость перегородки.

Чтобы легко разрезать плиты воспользуйтесь специальным ножом с волнистым краем лезвия.

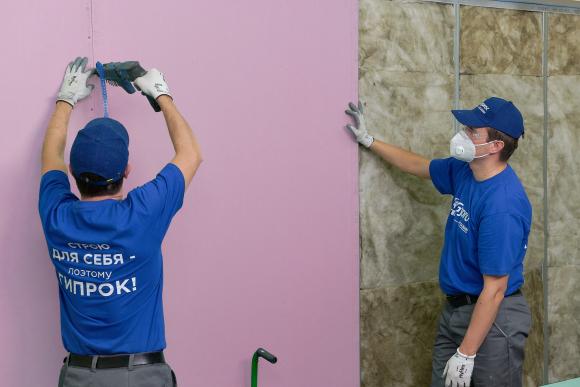

Для того, чтобы улучшить шумоизоляционный эффект, начинайте обшивку с половины плиты, отрезанной вдоль по ширине. Такая укладка помогает разместить стыки противоположных обшивок в шахматном положении. Остальные действия по обшивке гсп идентичны с первым слоем.

С помощью грунтовки Vetonit Prim Multi обработайте обрезные стыки плит, дайте ей полностью высохнуть.

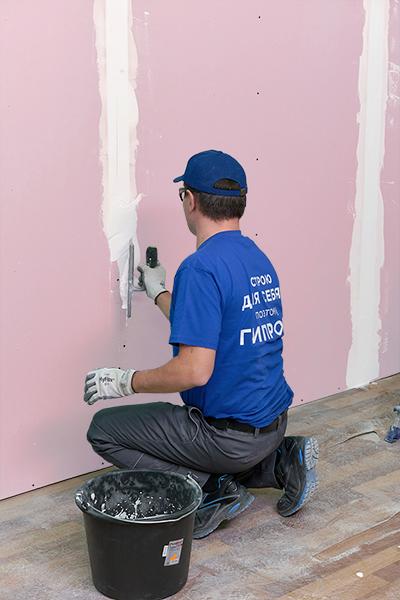

Заполните готовым шпаклевочным составом Vetonit FAST-60 образованные фасками желобки на обрезных стыках. Проклейте бумажной армирующей лентой Vetonit поверх сырого зашпаклеванного слоя. Затем следующим слоем нанесите второй слой шпаклевки Vetonit FAST-60 широкой полоской в 250-300 мм. Тоже самое проделайте с заводскими кромками. Не забывайте слегка утапливать ленту шпателем в первый слой шпаклевки.

Следующим шагом идет шпаклевание утопленных шляпок саморезов «на сдир», заполняя углубления и несовершенства поверхности. Шпатель при этом следует держат перпендикулярно к рабочей поверхности.

Не менее суток понадобится для полного высыхания шпаклёванной поверхности. Как только вся влага испарится из нее, станет сухой, можно начинать шлифование специальной шлифовальной бумагой, которую используют для подготовки покрытия перед финишной отделкой.
