Инструкция по утеплению мансарды изнутри с помощью кровельных подвесов Vetonit и утеплителя Vetonit Теплая Крыша Стронг

Инструкция по монтажу подготовлена экспертами Сен-Гобен

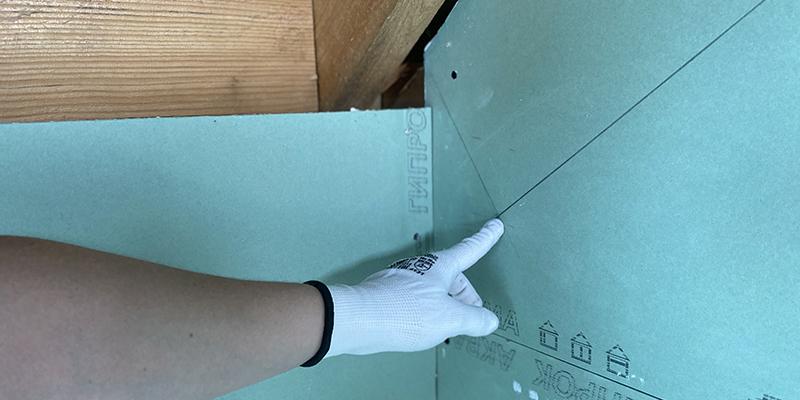

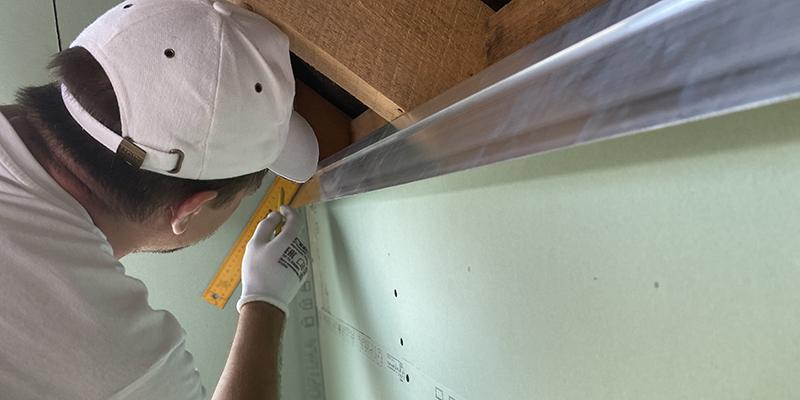

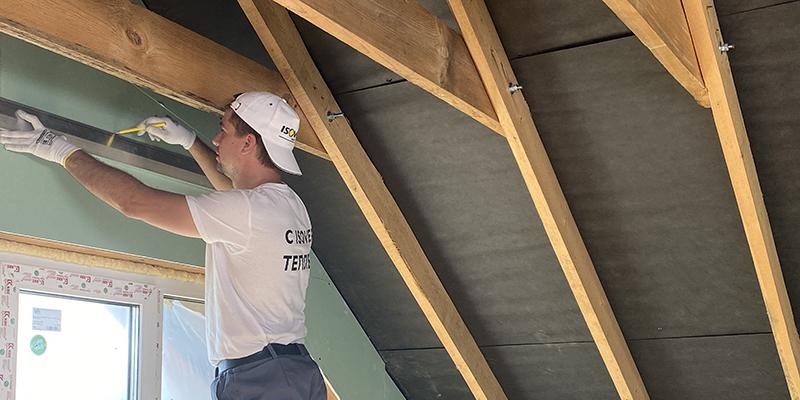

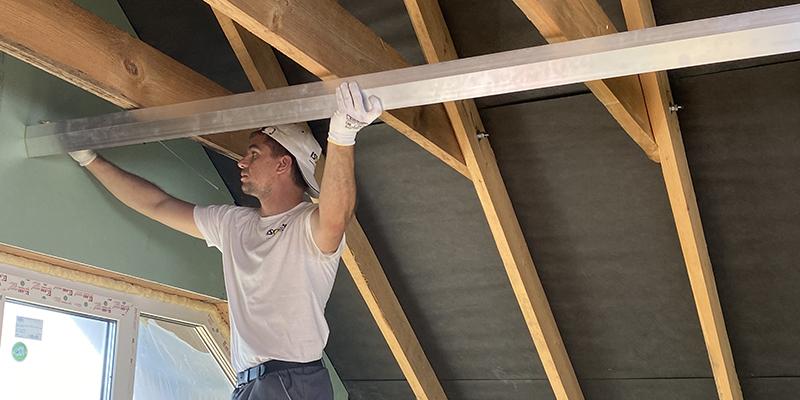

1. Приложите правило перпендикулярно к стропилам вверху и внизу ската и отметьте на фронтоне точки пересечения с плоскостью стропил.

2. При помощи угольника отступите расстояние, равное необходимой толщине утепления с учетом ширины профиля, перпендикулярно плоскости стропил.

3. Начертите наклонные линии на фронтонах, соединив точки вверху и внизу ската.

4. Аналогично отметьте на фронтонах точки пересечения с плоскостью балок потолка.

5. Повторите процедуру с отступом необходимого расстояния на горизонтальных участках потолка и соедините точки в горизонтальные линии.

6. Соедините нижние отметки на фронтонах, прочертив линию по мансардной стенке.

7. Проверьте горизонтальность линии при помощи пузырькового или лазерного уровня.

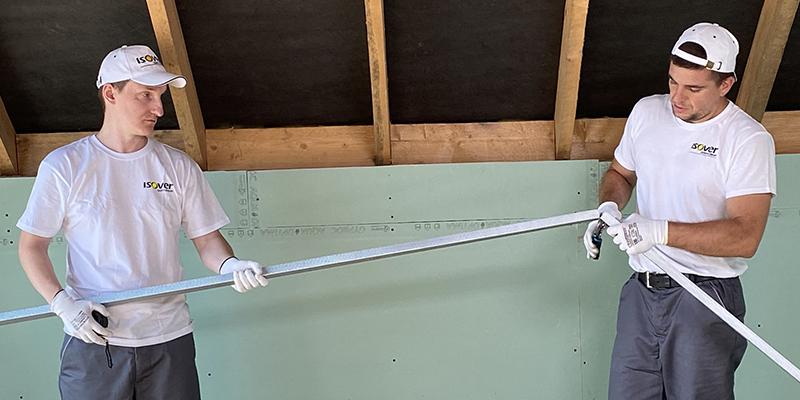

1. Измерьте длины наклонных и горизонтальных линий на фронтонах, по этим размерам отрежьте направляющий профиль Vetonit Ультра ПН 27/28.

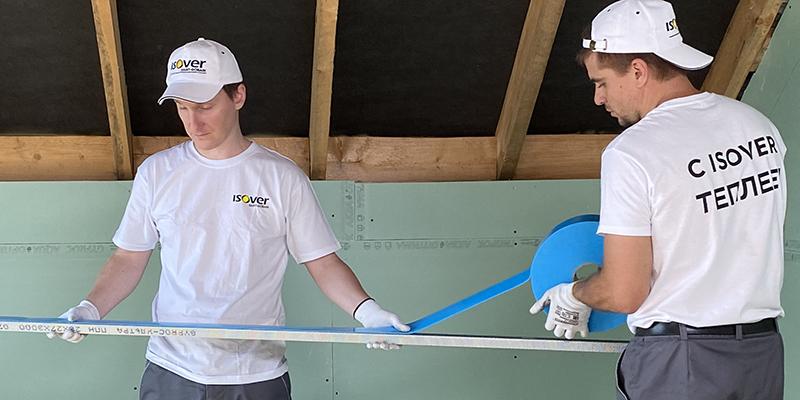

2. Наклейте уплотнительную ленту Vetonit АкустикЛента на основание профиля по всей его длине.

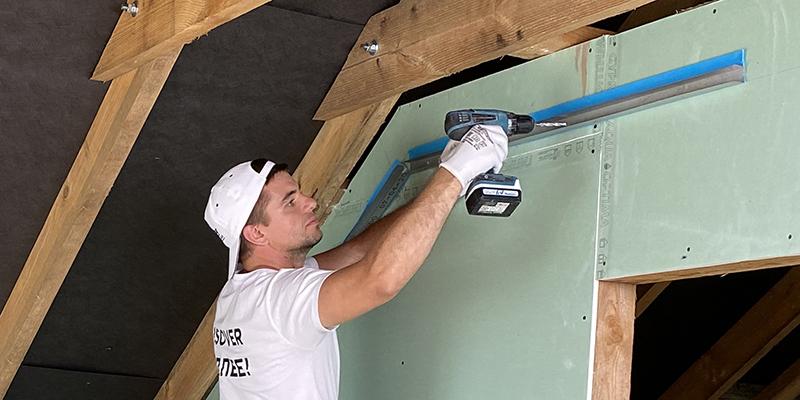

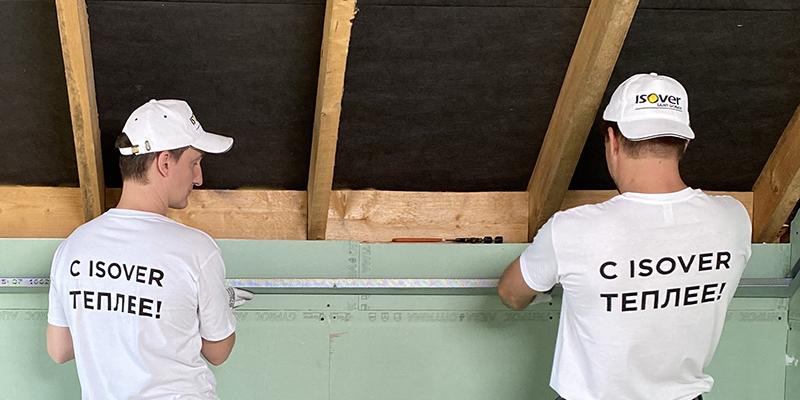

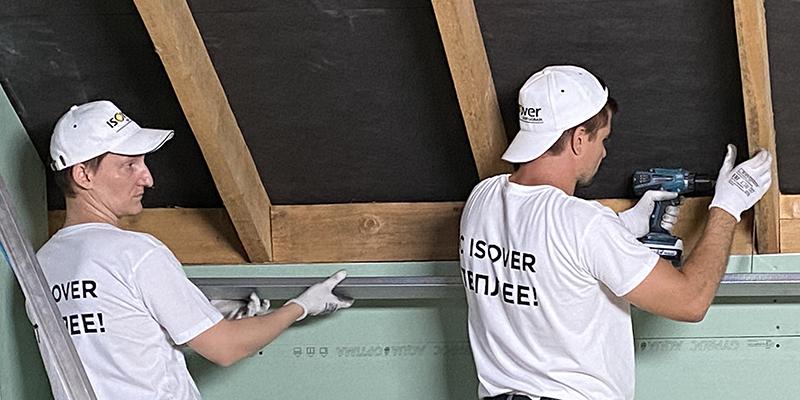

3. Закрепите профили на фронтонах при помощи дюбель-гвоздей, предварительно высверлив отверстия в основании прямо через профиль. Если крепление производится на листы ГСП (фронтоны из каркаса или с каркасной облицовкой) - используйте дюбель-бабочки.

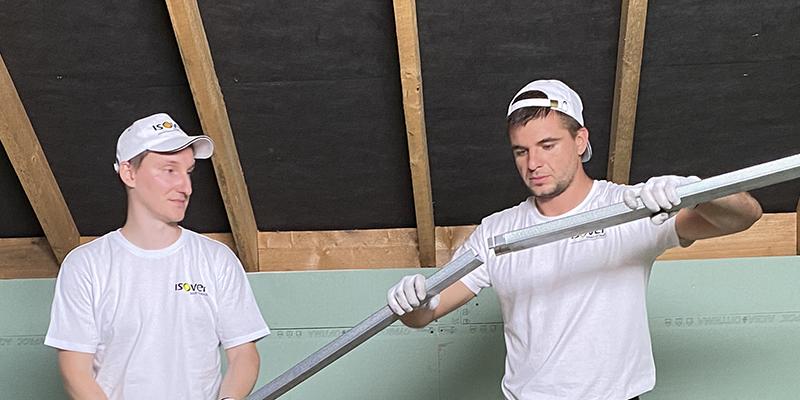

1. Измерьте расстояние между фронтонами и обрежьте потолочный профиль Vetonit Ультра ПП 60/27 на 1 см короче. Если расстояние между фронтонами превышает длину профиля, то увеличьте длину профиля при помощи удлинителя Vetonit.

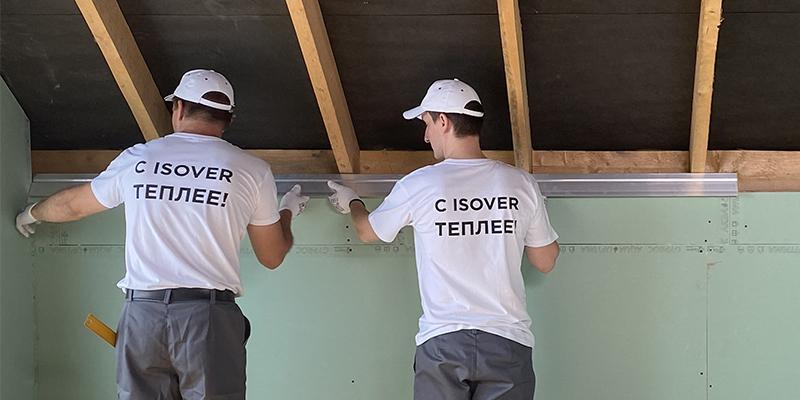

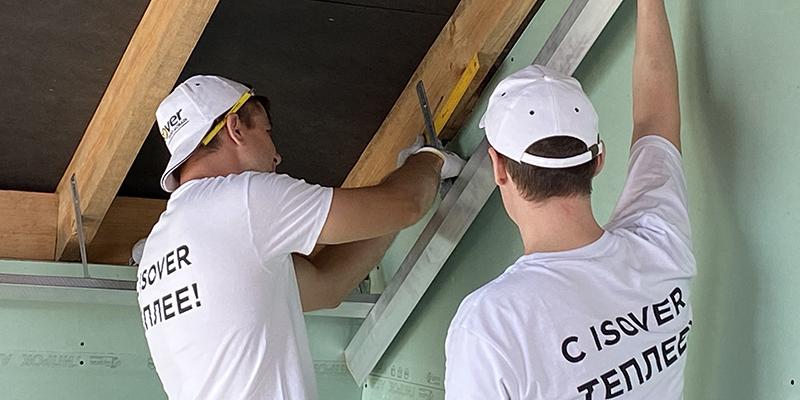

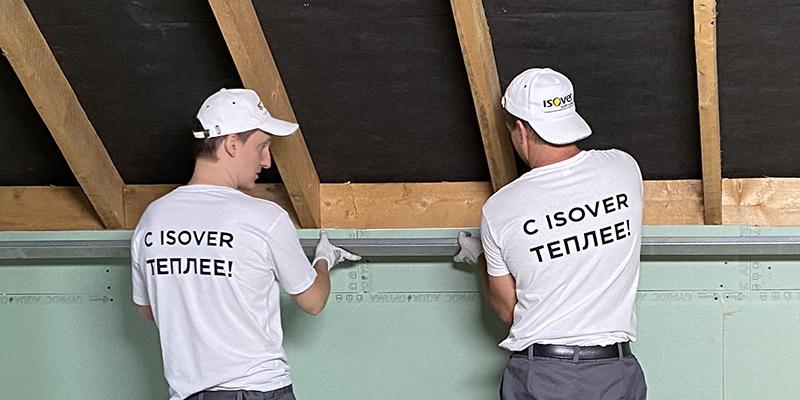

2. Вставьте в направляющие потолочный профиль Vetonit Ультра ПП 60/27 внизу ската и проверьте уровнем его горизонтальность.

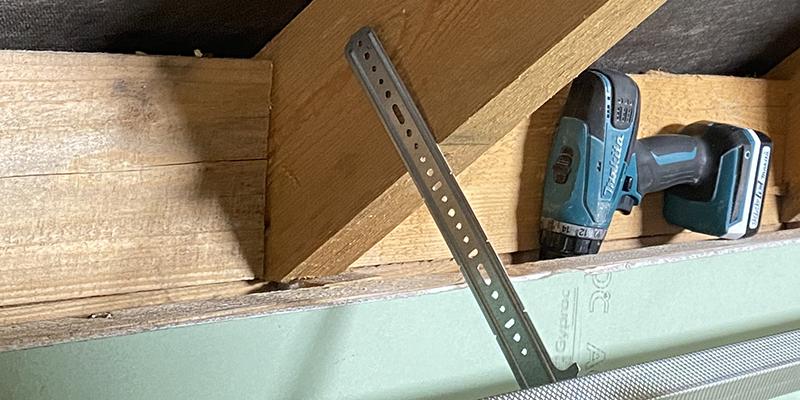

3. Вставьте в потолочный профиль Подвес Кровельный Изовер у крайних стропил.

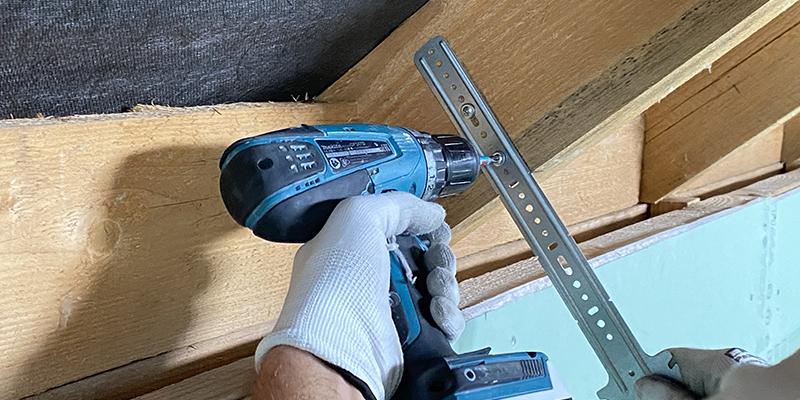

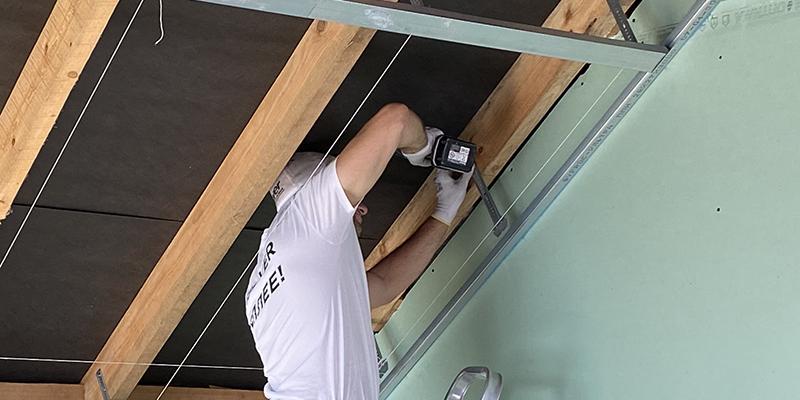

4. Закрепите подвесы на саморез через овальное отверстие, контролируя правилом положение профиля и исключая его прогиб или провисание.

5. При помощи угольника скорректируйте угол и закрепите подвесы на второй саморез.

6. Отступите 60см вдоль направляющего профиля от самой нижней точки (пересечение с мансардной стенкой) на фронтоне. При помощи угольника поднимите эту точку на крайнее стропило (перпендикулярно). Нанесите отметки в этом же уровне на все стропила по горизонтальному лазерному лучу. Такое положение второй линии необходимо, чтобы обшивка ската начиналась с целого листа.

7. Повторите мероприятия с разметкой через каждые 60см от второй линии до конца ската и смонтируйте подвесы на крайних стропилах по верхней (последней) линии на скате. Аналогичную разметку и монтаж профиля и подвесов произведите на горизонтальной части потолка.

8. После монтажа крайних подвесов на всех наклонных и горизонтальных участках утепляемой кровли демонтируйте весь потолочный профиль легким отгибанием его полки в местах крепления к подвесу. Для облегчения демонтажа поверните подвес внутри профиля на небольшой угол.

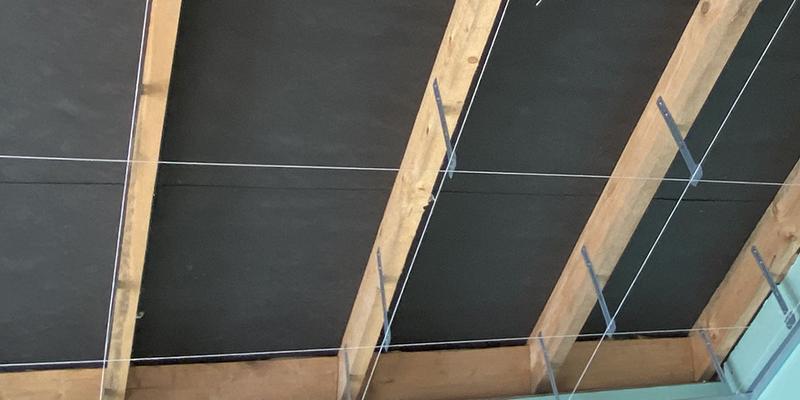

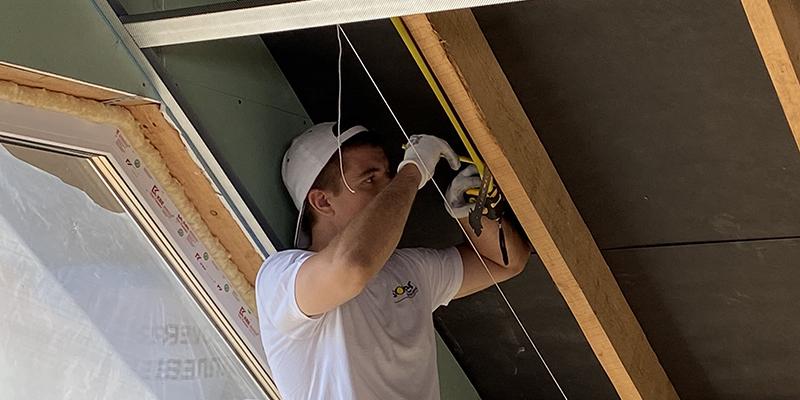

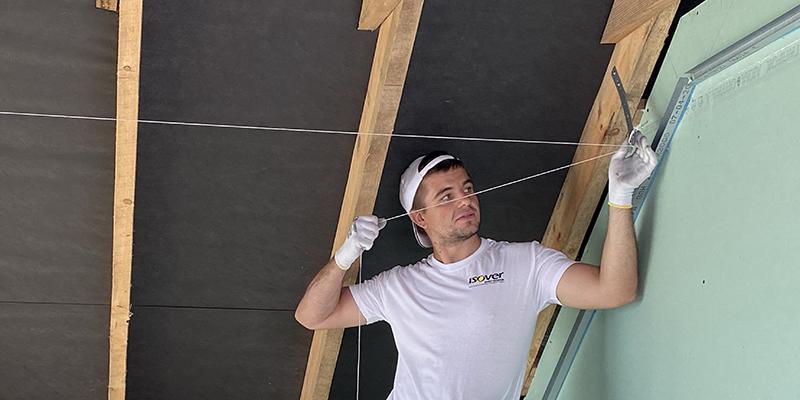

9. Протяните веревки горизонтально через центральные выемки внизу каждой пары крайних подвесов; зафиксируйте концы веревок на основании подвеса, избегая провисания.

10. Аналогично в перпендикулярном направлении соедините веревкой крайние подвесы на одном стропиле. Чтобы веревки не переплетались между собой, можно протянуть их выше – по уровню замка для профиля в основании подвеса, как показано на рисунке.

11. На каждой отметке закрепите подвес через овальное отверстие, предварительно выравнивая его положение по нити, параллельной стропиле, и соблюдая его перпендикулярность при помощи угольника. После выравнивания положения и угла закрепите все подвесы на второй саморез

12. Повторите действие по протягиванию веревки между каждой парой подвесов на всех отложенных отметках по крайней левой и правой стропильной ноге

13. Проверьте горизонтальность каждой веревки при помощи уровня и смонтируйте все подвесы на два самореза, выравнивая их положение по нити и соблюдая перпендикулярность стропилам по угольнику.

14. Дополнительно проверьте положение подвесов во всех направлениях при помощи правила, при необходимости скорректируйте подвес, после этого удалите все веревки.

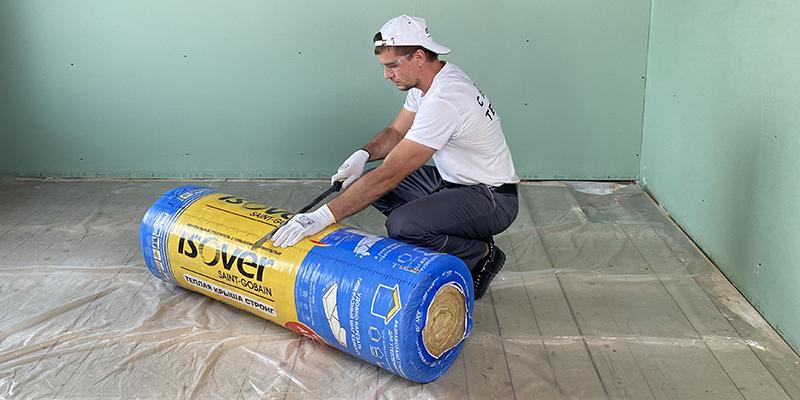

1. Разрежьте рулон Изовер Теплая Крыша Стронг пополам на две равные части по 61 см. Такая ширина отлично подойдет для стандартного шага стропил 59-60 см в свету. При нестандартном шаге каркаса отрежьте рулон на 1-2 см больше шага стропил. Если шаг «плавает» или смещается плоскость утепления из-за крепления потолочных балок, то удобнее разрезать открытый рулон на плиты длиной 122 см и шириной под шаг стропил в конкретном месте с запасом в 1-2 см.

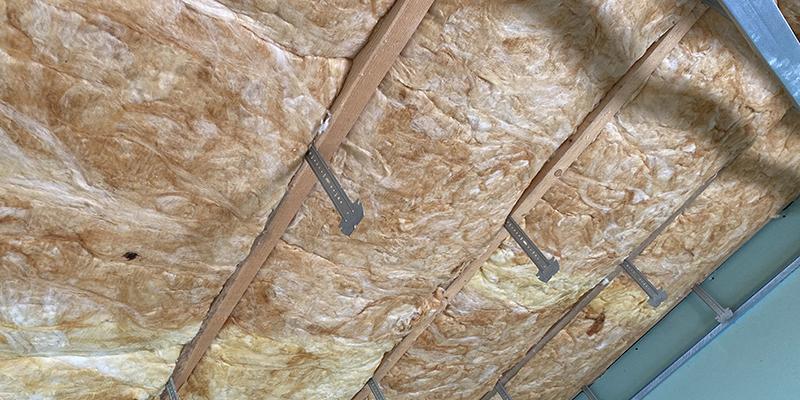

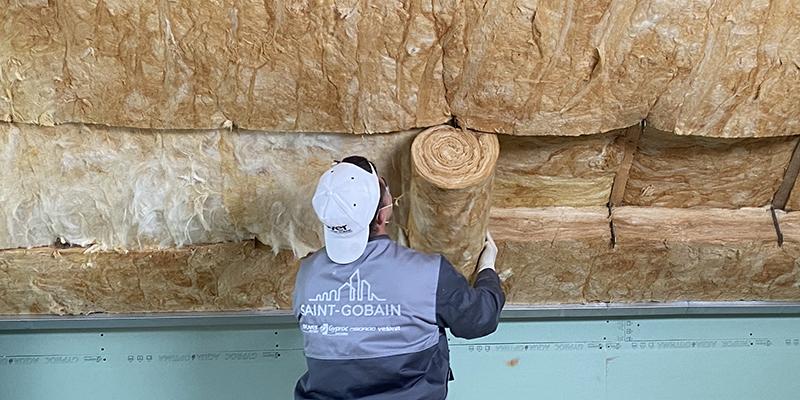

2. Смонтируйте утеплитель в межстропильное пространство на скатах и горизонтальных участках потолка.

3. Аналогичным образом разрежьте пополам рулоны утеплителя для перекрестного (горизонтального) слоя утепления.

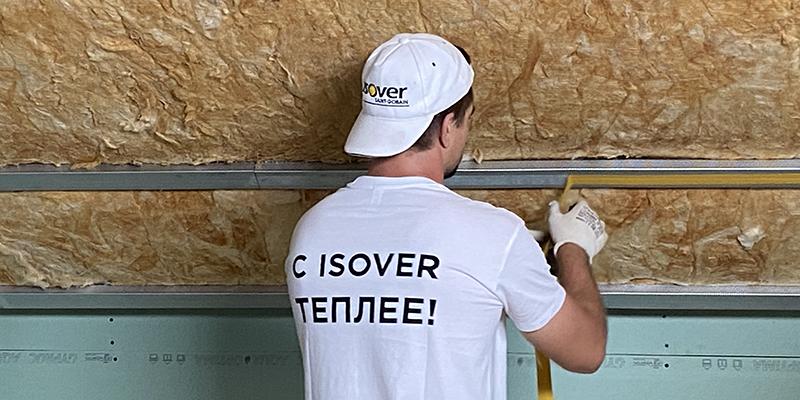

4. Смонтируйте утеплитель в горизонтальном направлении, прокладывая его между линиями подвесов. Повышенная упругость материала позволит ему держаться за счет подвесов и обойтись без дополнительного крепежа.

5. В местах, где остаются узкие участки под утепление (где начинается и заканчивается скат крыши и на других участках, не кратных 60 см) смонтируйте утеплитель, предварительно отрезанный по ширине, превышающей данные участки на 1 см. В наклонных участках обрезайте утеплитель по всей длине под углом, примерно равным углу ската.

1. Аналогично п.3.1. нарежьте потолочные профили Vetonit Ультра ПП 60/27 в нужный размер.

2. Для удобства монтажа потолочного профиля в направляющие обрежьте края его полок под 45 градусов.

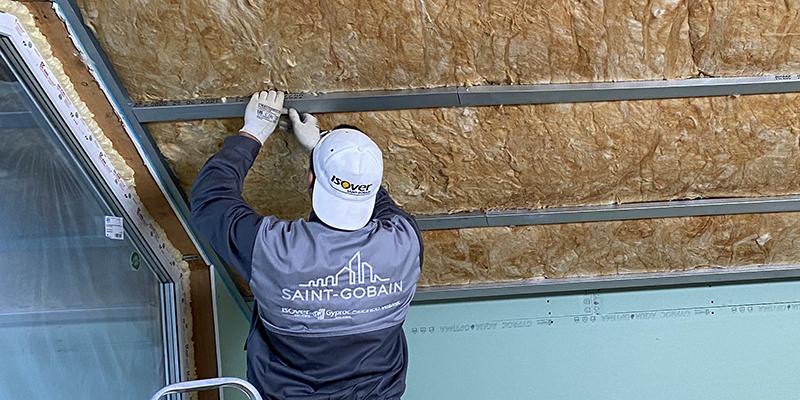

3. Вставьте потолочные профили в направляющие, постепенно заправляя в них кровельные подвесы. Для облегчения монтажа начинайте одевать потолочные профили на подвес сверху, затем прижимайте снизу для зацепления профиля снизу. При сложностях с монтажом на подвесы, можно отгибать стенки профиля и слегка поворачивать подвес вокруг своей оси.

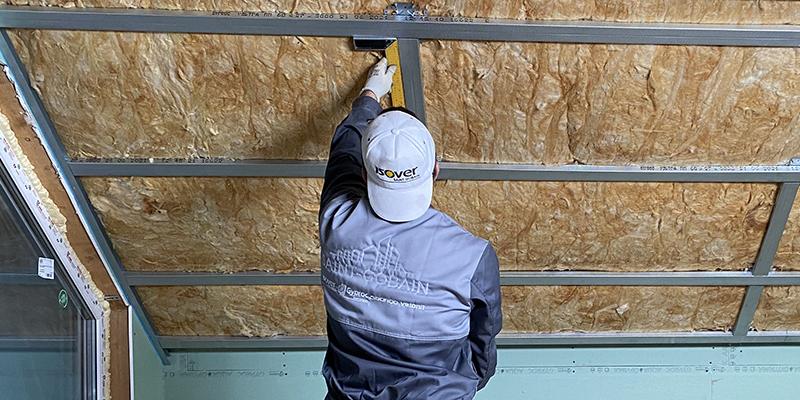

4. Проверьте все соединения потолочных профилей с подвесами. Для ускорения проверки воспользуйтесь правилом. Не должно быть профилей, развёрнутых под углом к общей плоскости.

5. Если расстояние между фронтонами превышает длину гипсовой плиты, то необходимо смонтировать вставки между профилями из профиля при помощи соединителя одноуровневого «краб». Это необходимо для жесткого примыкания плиты по короткой стороне.

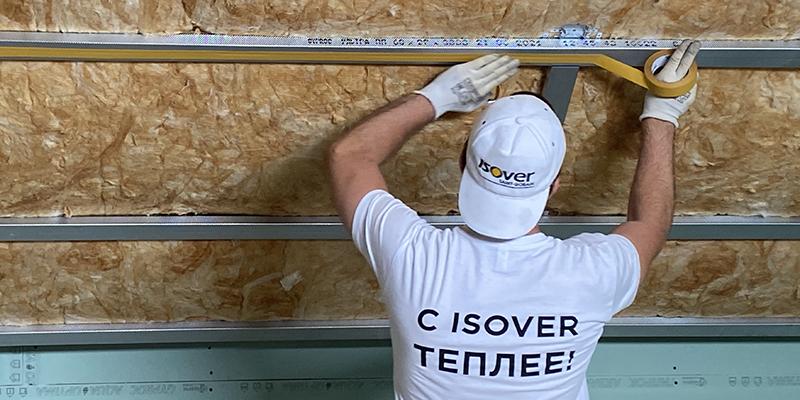

1. Смонтируйте двустороннюю клейкую ленту Изовер Паранет ДУО по всем направляющим и потолочным профилям сплошной линией. Прогладьте ленту для лучшего прилипания.

2. Наклейте ленту по начерченной горизонтальной линии на мансардной стенке.

3. Аккуратно удалите защитный слой с ленты.

1. Отмерьте на рулоне пароизоляции Изовер Паранет (В) длину, равную расстоянию между фронтонами с припуском по 1 см на каждую сторону, и отрежьте от рулона количество кусков, необходимых для покрытия поверхности утепления с учетом нахлеста в 15 см. (При необходимости скрытого монтажа коммуникаций увеличьте нахлест до 20 см и перейдите к п.6).

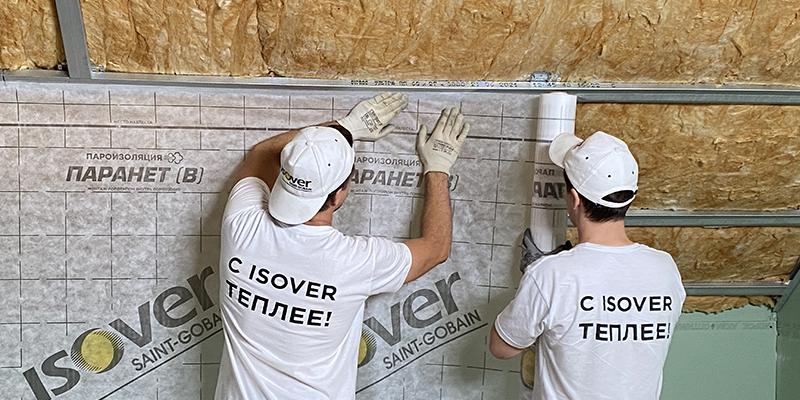

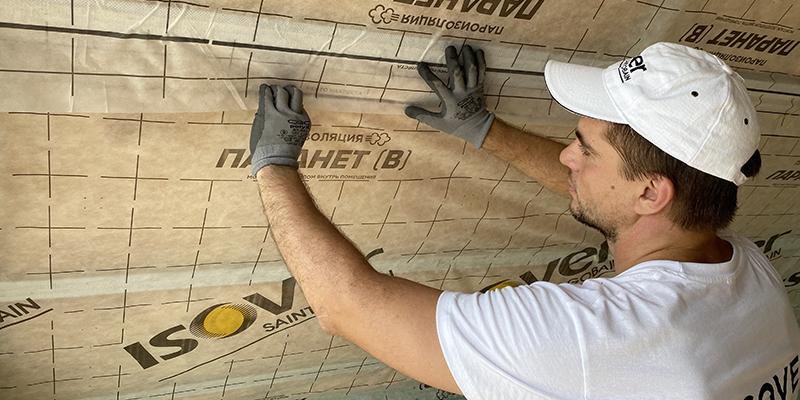

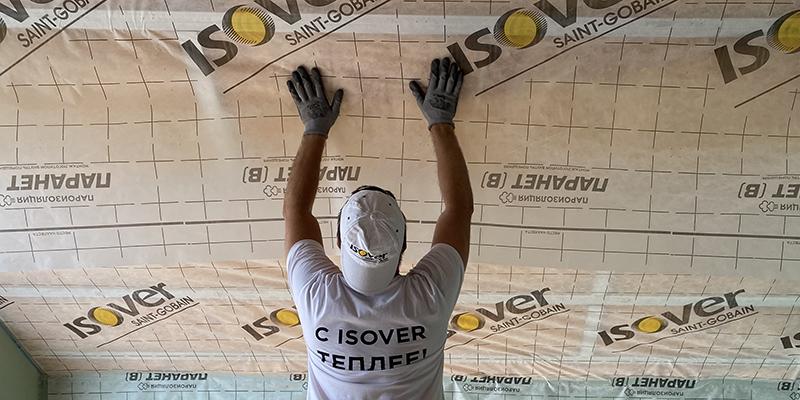

2. Проклеивайте пароизоляцию вдвоем, начиная с нижнего полотна и любого края, сделав запас по длине в 1 см и соблюдая ее горизонтальность по профилю. Избегайте складок и наклона полотна - это может привести к сложностям в монтаже и проклейке.

3. Смонтируйте следующе полотно, выровняв его край по границе нахлеста нижнего.

4. Повторите монтаж следующих полотен по всей утепляемой кровле с соблюдением нахлеста между полотнами и припуска по 1 см на левую и правую сторону.

5. Склейте полотна пароизоляции между собой лентой Изовер Паранет или двусторонней лентой Изовер Паранет ДУО, проклеивая её внутри между слоями пароизоляции.

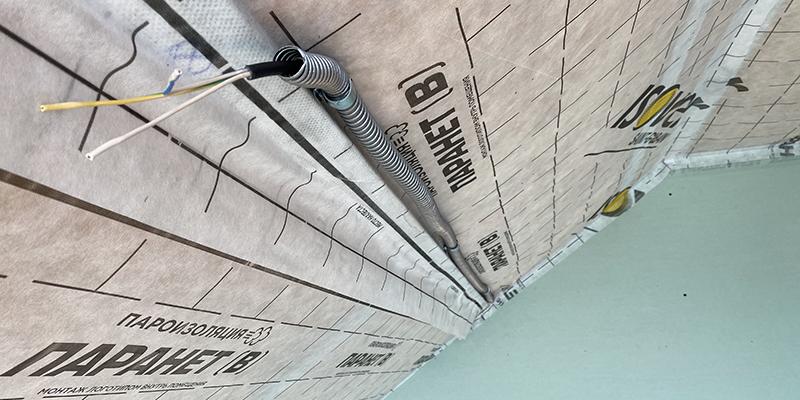

6.Если в скате необходима прокладка коммуникаций (например, электропровода в металлическом гофрорукаве), необходимо смонтировать полотно пароизоляции с провисанием в данном пролете между профилями. Провисание полотна осуществляется за счет запаса ширины полотна пароизоляции на 3-5 см. Монтаж начинайте также снизу-вверх, в нужном месте выведите гофрорукав на верхнюю боковую полку профиля прямо через пароизоляцию, чтобы сразу заложить необходимый запас у пароизоляции. Гофру крепите через клипсы к профилю. Место входа гофры в конструкцию проклейте по контуру клейкой лентой Изовер Паранет.

7. При помощи герметика Vetonit Hybrid обработайте стыки полотен с фронтонами, отогнув край пароизоляции перед нанесением, а после герметизации прогладьте стык пароизоляции для лучшей склейки поверхностей.

1. Подготовьте гипсовые плиты Vetonit к монтажу, обработав открытые торцы рубанком под углом 20-25 градусов к плоскости плиты для последующего грунтования и шпатлевания открытых стыков.

2. Начинайте монтаж гипсовых плит внизу ската так, чтобы все стыки попадали на профиль. Каждая плита должна иметь примыкание к профилю по всему периметру.

3. Закрепите плиты по всему периметру к профилю саморезами по металлу с шагом крепежа не более 25 см согласно разметки на листе.
